Mediapipe 面捕解算器

基于 Mediapipe 478 个面部关键点位，自研「归纳 + 滤波」解算器，输出稳定可靠的 15 个 BlendShape，面捕模块 CPU 占用从 50% 降到 10%。

输入478 点位

输出15 个 BS

CPU 占用50% → 10%

背景

B 站要做 3D 虚拟人直播，面捕是最核心的模块。调研了一圈开源方案后选了 Mediapipe：兼顾面捕和动捕、支持多端、有 Google 背书。但 Mediapipe 只解决「检测」问题——它每帧吐出 478 个面部关键点坐标，不输出任何表情值。当时市面上没有一款开源的、能把 Mediapipe 特征点数组归纳成 BlendShape 的算法，这层只能自己写。

我负责的就是这层面捕解算器：把点位数据变成模型能直接消费的表情数据。

问题

点位不是表情：Mediapipe 给的是 478 个坐标，模型驱动需要的是 BlendShape 权重（0~1），中间缺一整套推导算法。
没有旋转角：Mediapipe 不输出头部旋转，要从关键点位反推 pitch / yaw / roll。
原始数据抖动：摄像头噪声、光照变化、帧间差异都会让推导出的 BS 值高频跳动，直接驱动模型就是「脸在抽搐」。
性能预算紧：面捕要在 CPU 上实时跑，初版实现吃掉 50% CPU，直播场景不可接受。

方案

整体数据流

mermaid

flowchart LR
    A["相机模块<br>UnityMediapipePlugin"] -->|"纹理流"| B["Mediapipe 引擎<br>推理"]
    B -->|"478 Landmarks"| C["归纳模块<br>MediapipeAdaptor"]
    C -->|"原始 BS"| D["滤波模块<br>卡尔曼 + 低通"]
    D -->|"稳定 BS"| E["CompatibleFaceBlendShape"]
    E --> F["驱动模块<br>VRM / Live2D / AR 头套"]

相机模块每帧输出纹理流，Mediapipe 引擎处理后输出 Landmarks 特征点数据集；归纳模块（对应代码里的 MediapipeAdaptor）把特征点归纳为原始 BS 数据集；滤波模块把原始 BS 处理成平滑稳定的 BS，最后经 CompatibleFaceBlendShape 协议交给驱动模块。

这套链路同时沉淀为面动捕 CM 框架（CaptureFrameWork + ModelDriverFrameWork），面捕引擎和驱动模型都可以插拔替换：

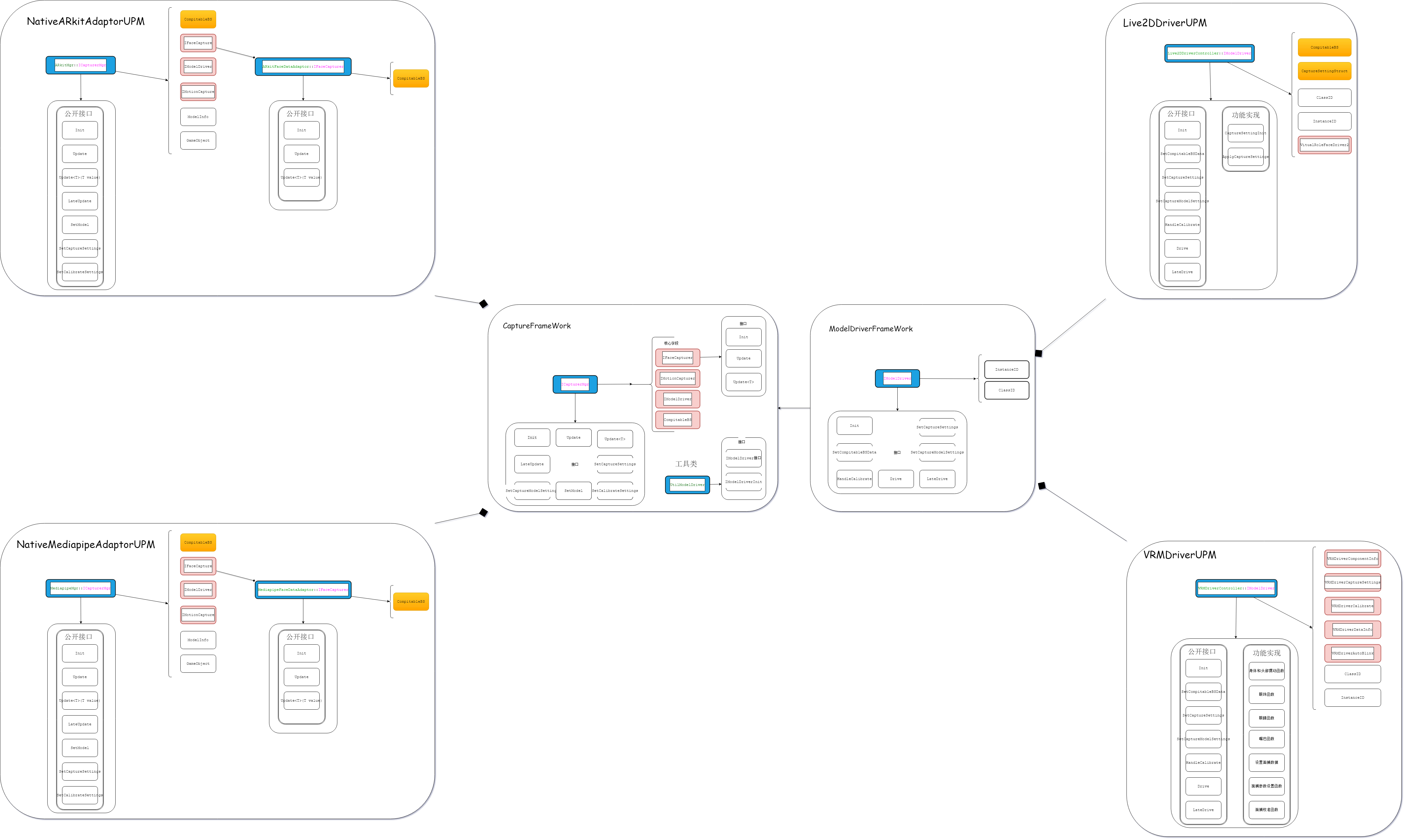

移动端 Capture 和 Driver 架构图

归纳算法：以眉毛为例

以眉毛上下为例，推导思路是：

取眉毛周围的特征点（图像识别提取预设范围内的点位）；
确定基准特征点——即该表情通道权重为 0（完全未变化）时的点位状态；
计算眉毛上下带动的关键特征点与基准特征点之间的距离方差；
方差只是中间量，再经过一系列计算和参数调优，才得出最终的 BS 值。

嘴巴、眼睛、眼珠等模块同理：都是「关键点与基准点的几何关系 → 中间量 → 标定调参 → BS 权重」。这个方案不绑定 Mediapipe——只要别的框架用同一张人脸点位拓扑，算法可以直接平移。

眨眼推导链路

眨眼是调得最久的一个通道，完整链路：

上下眼睑距离 → 眨眼函数 → 分段函数（开合度阈值）
  → 卡尔曼滤波（平滑抖动） → 低通滤波（去高频噪声）
  → Lerp 插值（平滑过渡） → 输出稳定的 Blink BS

python

def blink_func(eye_aspect_ratio):
    if ear < OPEN_THRESHOLD:  # 眼睛闭合中
        return lerp(0, 1, (ear - CLOSED) / (OPEN_THRESHOLD - CLOSED))
    else:  # 眼睛完全睁开
        return 0

头部旋转推导

从鼻尖、眼角、嘴角等关键点位计算头部的 pitch / yaw / roll。推导出的旋转值不能直接赋给模型的 Head Bone——需要把模型的 localRotation 矩阵映射到 worldRotation 矩阵，否则模型姿态一偏旋转就错。

输出：15 个 BlendShape

眨眼（Blink）、张嘴（A）、微笑（I）、噘嘴（U）、嘟嘴（O）、噘嘴（E）、眼珠 X/Y、眉毛上下、特殊表情等，统一走 CompatibleFaceBlendShape 协议输出。

关键实现

双层滤波

卡尔曼滤波：作用在关键点位坐标层，预测 + 更新的标准实现，消除摄像头噪声和光照抖动；
低通滤波：作用在 BS 输出层，过滤头动和帧间差异导致的高频跳变。

两层滤波分工明确：点位层降噪保证推导输入干净，BS 层平滑保证驱动输出不抖。只滤一层都不够——只滤点位，推导过程会重新引入噪声；只滤 BS，误差已经被非线性推导放大了。

三条程序流程

主程序流程：各模块初始化 → 相机源捕获 → Mediapipe 引擎处理流 → MediapipeAdaptor 输出 blendshapes → 驱动模块。
Mediapipe 引擎流程：FaceMeshGraph Play → GraphRunner Initialize → CalculatorGraph Init → ImageSource Play → TextureFrameTool 取图像数据给 Mediapipe 处理 → 输出 Landmarks。
归纳模块流程：Adaptor 接收 Landmarks → 归纳模块 → 滤波模块 → 输出 blendshapes → 执行驱动。关键控制点：初始化是否完成、相机帧是否可用、Landmarks 是否有效、归纳/滤波后能否稳定输出。

指标

指标	数据
面捕模块 CPU 占用	50% → 10%
PC 端上线	2022-04-21，稳定运行至今
移动端上线	2022-08-31
落地项目	A 级项目 3D 虚拟开播、Z-star
实施产品	虚拟直播姬 PC 版、AR 头套开播 PC 版、虚拟直播姬移动端
专利	基于 Mediapipe 面部捕捉算法（已提交审核）

复盘

引擎只解决一半问题。选 Mediapipe 时看重的是检测能力，但真正的工作量全在「点位 → 表情」这层没人做过的归纳算法上。评估开源方案要把这层成本算进去。
滤波要分层做。点位层卡尔曼、BS 层低通，各管各的噪声来源，比在单一层面上堆滤波器参数有效得多。
调参必须可视化。距离方差到 BS 的映射纯靠数值猜是调不出来的，得实时看着模型脸调。
当时的展望：BS 从 15 个扩到 52 个、滤波器进一步优化低延时和稳定性。
